外部からの静電気を通さない・防湿・脱酸素・遮光
導電性アルミシールド袋 BG-CAL
静電気の遮断や、湿気・酸化・光から製品を守る袋
カタログのダウンロード購入方法
特  徴
■表面の導電層が、外部の静電気を内部に流しません。
■袋の中も帯電防止なので、中に入れる製品にも安心。
■水蒸気の侵入を防ぐ袋なので、乾燥剤が使えます。
■酸素の透過を防ぐ袋なので、酸化を防止します。
■遮光性の袋なので、光による劣化を防ぎます。
※サイズを自由に設定出来る、受注生産品です。
用  途
●静電気に弱い電子部品・実装基板の保管や運送。
●静電気でまとわりつく粉末の、脱酸素や防湿保管。
●袋の内面・外面が静電気防止の、アルミ袋として。
●静電気対策エリアEPAで使用する袋として。
●静電気・酸素・水蒸気・光から、製品を守りたいとき。
中も外も静電気対策の電子部品用の導電性アルミ袋は、防湿や酸素防止そして遮光性があるシールドバッグです。
導電性アルミシールドバッグ BG-CAL


 表面抵抗値  (外面)104~106 Ω
(内面)1010~1012 Ω
 電荷減衰時間(外面)※  2秒以内
静電気シールド性 50nj 以下


袋の外面が導電性で、内面が帯電防止の、防湿・酸素防止アルミ袋

本製品は、袋の外側に導電コーティングを施し、中側に帯電防止ポリエチレンを使用したアルミ袋です。
湿気(防湿)、酸素(酸化)、光を防ぎ(遮光)、さらに静電気に関するトラブルをなくします。
一般のアルミ袋は、静電気対策がされていないため、摩擦によって袋の外側および中に静電気がたまります。
また、静電気を帯びた作業者が袋に触れてパチッと放電した場合、内部の部品にまで到達してしまいます。
すなわち一般の袋は、中に入れた電子部品が故障したり、さらに袋から出した場合でも、帯電した袋に接触することで破損を起こす原因になります。
一方、本製品は、袋の外側に導電性コーティングを施し、そして内側には帯電防止ポリエチレンを採用しており、袋の内側・外側すべてが静電気対策品になっています。
中でも特に重要な導電性コーティングは、袋の外で発生した静電気放電(電流)を袋の中に通さない「シールド効果」を発揮して遮断するため、電子部品や実装基板の保護に必要な機能になっています。
安心して電子部品の保管・運搬に使える製品です。
※サイズを自由に設定できる、受注生産品です。

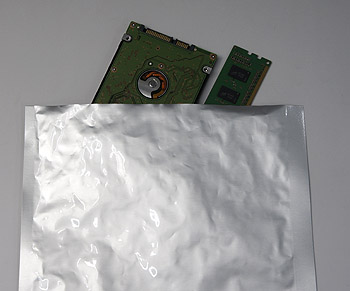

製品写真 および 試験報告書

導電性アルミ袋は、電子部品や実装基板を入れる遮光の防湿で、脱酸素剤も使える静電気対策用のシールドバッグです。
袋の外面:導電コーティング(グレー)
内面:帯電防止ポリエチレン(シルバー部分)


 表面抵抗値  (外面)104~106 Ω
(内面)1010~1012 Ω
電荷減衰時間(外面)
5000V → 50V
2秒以内
静電気シールド性
校正波形基準50,000nj
50nj 以下
※電荷減衰時間:EIA541, MIL PRF81705D,
ANSI/ESD-S541, RCJS-5-1準拠
※静電気シールド性:ANSI/ESD S11.31,
ANSI/ESD-S541, IEC61340-5-1, RCJS-5-1準拠
■製品の特徴

・表面に導電性コーティング(グレー)を施しています。
・内面には帯電防止ポリエチレンを採用。
・帯電した作業者が触っても静電気を遮断します。
・表面・内面ともに帯電防止効果を発揮します。
・水蒸気を通さないので、乾燥剤で防湿できます。
・酸素を通さないので、酸化防止ができます。
・遮光性で光を通さないので、色あせや変質を防ぎます。


物性測定データ
引張強度
[N/15㎜]
MD 153 JIS K7127
TD 164
伸び
[%]
MD 152
TD 147
突刺強度
[N]
外から 24
0.5㎜針
50㎜/min
中から 20
ヒートシール強度
[N/15㎜]
38 JIS Z1707
水蒸気透過度
[g/㎡・day]
0.1以下 40℃ 90%RH
酸素透過度
[cc/㎡・day・atm]
0.1以下 25℃ 80%RH

シート構成 PET/AL/帯電防止PE…総厚110μ
※数値は測定値であり、保証値ではありません。
